Hydraulic Cylinder Sealing အကြောင်း သင်ဘယ်လောက်သိလဲ။

ဟိုက်ဒရောလစ်ဆလင်ဒါများနှစ်ဖက်လုံးရှိ ဖိအားကို ကွဲပြားစေခြင်းဖြင့် ပစ္စတင်တံ၏ ရှေ့နှင့်နောက်သို့ ရွေ့လျားမှုကို ရရှိစေသည်။ သို့သော် ဟိုက်ဒရောလစ်ဆီသည် ဟိုက်ဒရောလစ်ဆလင်ဒါ၏ ဘယ်ဘက်နှင့် ညာဘက်အခန်းများတွင် ရှိနေသည်။ ဟိုက်ဒရောလစ်ဆလင်ဒါရှိ ပစ္စတင်သည် ရွေ့လျားမှုနှင့် စက်၏လိုအပ်သော အလုံပိတ်စွမ်းဆောင်ရည်ကို မည်သို့ထိန်းသိမ်းနိုင်မည်နည်း။

ဟိုက်ဒရောလစ်ဆလင်ဒါများ အမျိုးအစားခွဲခြားခြင်း ဟိုက်ဒရောလစ်ဆလင်ဒါများ အမျိုးအစားများစွာ ရှိသည်-

(1) လုပ်ဆောင်မှုပုံစံအရ ဟိုက်ဒရောလစ်ဆလင်ဒါများကို အဓိကအမျိုးအစားနှစ်မျိုး ခွဲခြားထားသည်- တစ်ကိုယ်တည်းသရုပ်ဆောင်ခြင်းနှင့် နှစ်ဆလုပ်ဆောင်ခြင်း။ ဖော်စပ်ထားသော ဟိုက်ဒရောလစ်ဆလင်ဒါတစ်ခုတွင်၊ ဦးတည်ချက်တစ်ခုတည်းတွင် ရွေ့လျားမှုကို ဟိုက်ဒရောလစ်ဖိအားဖြင့် ရရှိပြီး ပြောင်းပြန်ရွေ့လျားမှုသည် ဆွဲငင်အား သို့မဟုတ် စပရိန်အားအပေါ်တွင် တည်မှီနေချိန်တွင်၊ နှစ်ထပ်လုပ်ဆောင်သော ဟိုက်ဒရောလစ်ဆလင်ဒါတွင်၊ လမ်းကြောင်းနှစ်ခုလုံးတွင် ရွေ့လျားမှုသည် ဟိုက်ဒရောလစ်ဖိအားအပေါ် မူတည်သည်။

(2) According to different operating pressures, hydraulic cylinders can be further divided into medium-pressure, low-pressure, medium-high-pressure, and high-pressure hydraulic cylinders. • စက်ကိရိယာများအတွက်၊ အလယ်အလတ်နှင့် ဖိအားနည်းသော ဟိုက်ဒရောလစ်ဆလင်ဒါများကို ယေဘုယျအားဖြင့် 2.5MPa~6.3MPa အဆင့်သတ်မှတ်ထားသော ဖိအားဖြင့် အသုံးပြုပါသည်။ for construction vehicles and aircraft requiring small size, light weight, and high output, medium and high pressure hydraulic cylinders are mostly used, with a rated pressure of 101MPa~16MPa;

ဟိုက်ဒရောလစ်နှိပ်ခြင်းနှင့် အလားတူစက်ပစ္စည်းများအတွက်၊ အများစုသည် 25MPa ~ 315MPa အဆင့်သတ်မှတ်ထားသောဖိအားဖြင့် မြင့်မားသောဖိအား ဟိုက်ဒရောလစ်ဆလင်ဒါများကို အသုံးပြုကြသည်။

(၃) မတူညီသောဖွဲ့စည်းပုံဆိုင်ရာအမျိုးအစားများအလိုက်၊ ဟိုက်ဒရောလစ်ဆလင်ဒါများကို ပစ္စတင်အမျိုးအစား၊ ပလပ်ဂါအမျိုးအစား၊ လွှဲအမျိုးအစား၊ တယ်လီစကုပ်အမျိုးအစားစသည်ဖြင့် အမျိုးအစားခွဲခြားထားပါသည်။ ၎င်းတို့အနက်မှ ပစ္စတင်အမျိုးအစား ဟိုက်ဒရောလစ်ဆလင်ဒါများကို အသုံးအများဆုံးဖြစ်သည်။ ပစ္စတင်အမျိုးအစား ဟိုက်ဒရောလစ်ဆလင်ဒါများတွင် ပစ္စတင်တံတစ်ခုတည်းနှင့် ပစ္စတင်တံနှစ်ထပ်၊ ဆလင်ဒါပုံသေအမျိုးအစားနှင့် တုတ်ပုံသေအမျိုးအစားကဲ့သို့သော ကွဲပြားခြားနားသောဖွဲ့စည်းပုံနှင့် ရွေ့လျားမှုမုဒ်များရှိသည်။

ဟိုက်ဒရောလစ်ဆလင်ဒါ ဘယ်လိုယိုစိမ့်သလဲ

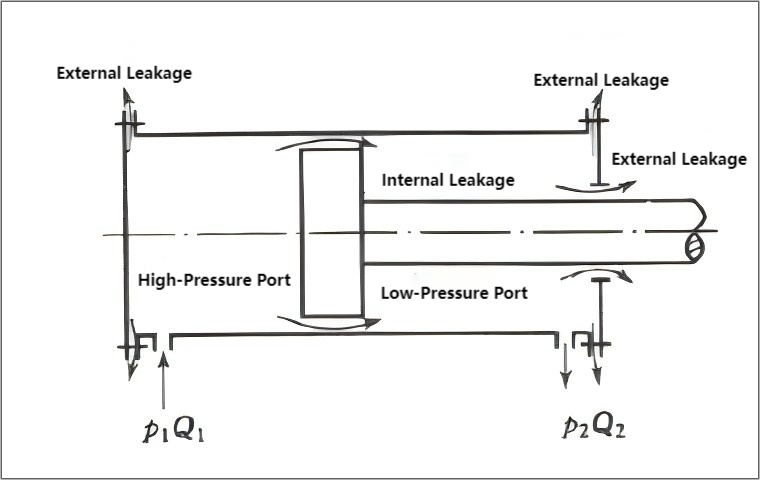

ဟိုက်ဒရောလစ်ဆီ ယိုစိမ့်နည်းဟိုက်ဒရောလစ်ဆလင်ဒါ? ဟိုက်ဒရောလစ်ဆလင်ဒါတစ်ခုအလုပ်လုပ်သောအခါ၊ ကလိုင်အတွင်းရှိဖိအားသည် ကလိုင်အပြင်ဘက်ဖိအား (လေထုဖိအား) ထက် များစွာမြင့်မားသည်။ oil inlet cavity အတွင်းရှိ ဖိအားသည် oil return cavity ရှိ ဖိအားထက် များစွာ မြင့်မားသည်။ Thus, the oil may leak through the connection of fixed parts (one pathway), such as the connection between the end cap and the cylinder, and the clearance between relatively moving parts (another pathway). အောက်ပါပုံတွင်ပြထားသည့်အတိုင်း။ ပြင်ပမှ ယိုစိမ့်မှုသည် ဆီဆုံးရှုံးမှုကို ဖြစ်စေပြီး သဘာဝပတ်ဝန်းကျင်ကို ထိခိုက်ရုံသာမက မီးဘေးအန္တရာယ်ကိုပါ ဖြစ်စေသည်။ Internal leakage will cause the oil to heat up, reduce the volumetric efficiency of the hydraulic cylinder, and consequently worsen the working performance of the hydraulic cylinder. ထို့ကြောင့် ယိုစိမ့်မှုကို လျှော့ချသင့်သည်။

ပုံတွင်ပြထားသည့်အတိုင်း၊ ဟိုက်ဒရောလစ်ဆလင်ဒါများသည် အရေးအကြီးဆုံးမှာ ချိတ်ဆက်မှုနှင့် ရှင်းလင်းမှုမှတစ်ဆင့် ဟိုက်ဒရောလစ်ဆီယိုစိမ့်နိုင်သည်။ ၎င်းကို အဓိက အမျိုးအစားငါးမျိုးဖြင့် အကျဉ်းချုပ် ထားနိုင်သည်-

(1) Issues with the selection of sealing rings: With the development of hydraulic technology, the design and structure of sealing devices have become more diverse, and new sealing materials are constantly emerging. Common types of sealing rings include dust rings, YX-type rings, U-type rings, V-type combination seals, Glyd rings, Step seals, and support guide rings, etc., which are mainly selected by the design and manufacturing units, and generally there are no problems. Due to cost considerations, common sealing materials used on-site are typically nitrile rubber, polyester polyurethane, and woven fabric rubber, which are low-grade materials and often fail to meet the requirements for long-term sealing reliability. ထို့ကြောင့်၊ အလုံပိတ်ပစ္စည်းများကို အဆင့်မြှင့်တင်ခြင်းသည် တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကို မြှင့်တင်ရန်နှင့် ဟိုက်ဒရောလစ်ဆလင်ဒါများ၏ ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ရန်အတွက် အရေးကြီးပါသည်။

(2) အလုံပိတ်လက်စွပ် သိုလှောင်မှု- ဟိုက်ဒရောလစ်ဖျံများကို အများအားဖြင့် ပမာဏများစွာဖြင့် သိမ်းဆည်းထားသည်။ On-site personnel must standardize and systematize their maintenance and storage to promptly identify problems and avoid using aged or deteriorated sealing rings.

(၃) တံဆိပ်ခတ်တပ်ဆင်ခြင်း- လုပ်ငန်းခွင်ရှိဝန်ထမ်းများအတွက် နည်းပညာပိုင်းဆိုင်ရာ သင်တန်းများ အားကောင်းစေခြင်း။ တပ်ဆင်စဉ်အတွင်း၊ ခြစ်ရာများ သို့မဟုတ် တပ်ဆင်မှုမှားယွင်းခြင်းတို့ကို ရှောင်ရှားရန် ဟိုက်ဒရောလစ်ဆလင်ဒါနှင့် အလုံပိတ်ကွင်းများ သန့်ရှင်းကြောင်း သေချာပါစေ။ တံဆိပ်ခတ်ကွင်းအမျိုးမျိုးအတွက် တပ်ဆင်မှုနည်းပညာများကို ဂရုပြုပါ။

(4) အလုံပိတ်လက်စွပ်နှင့် groove အံဝင်ခွင်ကျ- တံဆိပ်ခတ်ခြင်း၏အရည်အသွေးသည် အလုံပိတ်လက်စွပ်ကိုယ်တိုင်သာမက တံဆိပ်ခတ်ကွင်းနှင့် groove ကြား၊ တံဆိပ်ခတ်ကွင်းနှင့် အလုံပိတ်မျက်နှာပြင်ကြားတွင်လည်း အံဝင်ခွင်ကျရှိမှုပေါ်တွင် မူတည်ပါသည်။ groove ၏ machining dimensions တွင် အမှားအယွင်းများ ရှိပါက သို့မဟုတ် ဆလင်ဒါကိုယ်ထည် သို့မဟုတ် လည်စည်းပေါ်တွင် ဝတ်ဆင်ပါက၊ sealing ring dimension သည် အမှန်တကယ် assembly dimensions အရ ချိန်ညှိရန်လိုအပ်ပါသည်။ အလုံပိတ်မျက်နှာပြင်သည် ခြစ်ရာ သို့မဟုတ် ကြမ်းတမ်းလွန်းပါက၊ ပြုပြင်ရန် သို့မဟုတ် အစားထိုးရန် လိုအပ်သည်။

(5) ဆီအဝင်/ထွက်ပေါက်နှင့် ဟိုက်ဒရောလစ်ဆီပိုက်ကြားတွင် အလုံပိတ်ပြဿနာများ- ဟိုက်ဒရောလစ်ဆီပိုက်များကို ကြာရှည်အသုံးပြုခြင်းသည် အဝင်/ထွက်ပေါက်နှင့် ဆီပိုက်ကြားတွင် အံဝင်ခွင်ကျမဖြစ်ဘဲ အိုမင်းရင့်ရော်ခြင်းနှင့် တင်းကျပ်မှုမလုံလောက်ခြင်းတို့ကြောင့် ဆီယိုစိမ့်မှုကို ဖြစ်ပေါ်စေပါသည်။

ဟိုက်ဒရောလစ်ဆလင်ဒါများအတွက် အလုံပိတ်နည်းလမ်းများ

ဟိုက်ဒရောလစ်ဆလင်ဒါများအတွက် အသုံးများသော တံဆိပ်ခတ်ခြင်းနည်းလမ်းများတွင် ကွာဟမှုတံဆိပ်ခတ်ခြင်းနှင့် လက်စွပ်တံဆိပ်ခတ်ခြင်း ပါဝင်သည်။

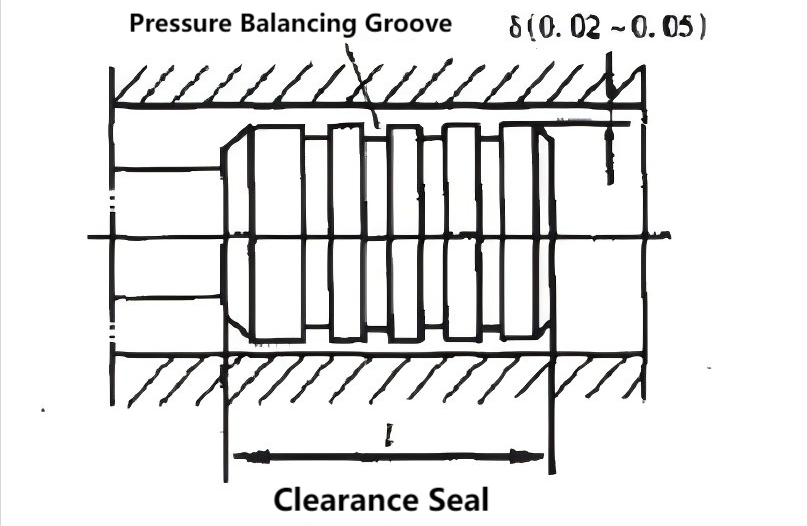

(1) ပုံ 1 တွင်ပြထားသည့်အတိုင်း Gap sealing သည် တံဆိပ်တစ်ခုသေချာစေရန်အတော်လေးရွေ့လျားနေသောအစိတ်အပိုင်းများကြားတွင် အလွန်သေးငယ်သောရှင်းလင်းမှုအပေါ် မူတည်သည်။ အဝိုင်းပုံ grooves အများအပြား (ယေဘုယျအားဖြင့် 0.5 x 0.5 mm) ကို ဟိုက်ဒရောလစ်ဆလင်ဒါ၏ ပစ္စတင်ပေါ်တွင် ပြုလုပ်ထားသည်။ ၎င်းတို့၏လုပ်ဆောင်ချက်မှာ နှစ်ဆဖြစ်သည်- ပထမဦးစွာ ပစ္စတင်နှင့် ဆလင်ဒါနံရံကြား အဆက်အသွယ်ဧရိယာကို လျှော့ချရန်၊ secondly, due to the oil pressure in the annular grooves, the piston is positioned in the center, reducing friction between the piston and the cylinder wall caused by side pressure, and thus reducing leakage. ဤတံဆိပ်ခတ်ခြင်းနည်းလမ်းသည် ပွတ်တိုက်မှုနည်းသော်လည်း တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည် ညံ့ဖျင်းပြီး စက်ပိုင်းဆိုင်ရာ တိကျမှုမြင့်မားရန် လိုအပ်သည်။ ၎င်းသည် သေးငယ်သောအတိုင်းအတာ၊ ဖိအားနည်းသော၊ နှင့် မြင့်မားသောရွေ့လျားမှုအမြန်နှုန်းရှိသော application များအတွက် သင့်လျော်သည်။ ရှင်းလင်းရေးတန်ဖိုးသည် 0.02 ~ 0.05 မီလီမီတာဖြစ်နိုင်သည်။

(၂)တံဆိပ်ခတ်ကွင်းများcan be used for both stationary (static) and moving (dynamic) components, and are currently the most widely used sealing devices in hydraulic systems. အလုံပိတ်ကွင်းများကို ဆီခံနိုင်ရည်ရှိသောရော်ဘာဖြင့် ပြုလုပ်ထားပါသည် (မကြာသေးမီနှစ်များအတွင်း နိုင်လွန် သို့မဟုတ် အခြားပစ္စည်းများကို ဝတ်ဆင်မှုခံနိုင်ရည်ရှိစေရန်အတွက် အသုံးပြုခဲ့သည်)။ Sealing rings are typically made in O-shape, Y-shape, V-shape, L-shape, J-shape, Yx-shape, etc. They have a series of advantages such as easy manufacturing, convenient use, reliable sealing, and reliable operation under various pressures.

① O-ring ဖျံများစက်ဝိုင်းပုံဖြတ်ပိုင်းရှိသော တံဆိပ်ခတ်သည့်ဒြပ်စင် အမျိုးအစားတစ်ခုဖြစ်ပြီး တွင်ကျယ်စွာ အသုံးပြုကြသည်။ O-ring တံဆိပ်များကို grooves များတွင် တပ်ဆင်ထားပြီး ဆီဖိအားအောက်တွင် ပုံပျက်နေသဖြင့် ၎င်းတို့ကို groove နှင့် gap နှင့် တင်းတင်းကြပ်ကြပ် အံဝင်ခွင်ကျဖြစ်အောင် တံဆိပ်ခတ်ခြင်းအကျိုးသက်ရောက်မှုကို ရရှိစေပါသည်။ ဖိအားတိုးလာသည်နှင့်အမျှ တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည် တိုးလာသည်။ ၎င်း၏အားသာချက်များမှာ ရိုးရှင်းသောဖွဲ့စည်းပုံ၊ ထုတ်လုပ်ရလွယ်ကူခြင်း၊ တံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကောင်းမွန်ခြင်းနှင့် ပွတ်တိုက်မှုနည်းပါးခြင်း တို့ဖြစ်သည်။ သူ့ရဲ့ အားနည်းချက်ကတော့ ဖိအားတွေ မြင့်မားနေတာကြောင့်...

② Y-ring seals များသည် ပုံမှန်အခြေအနေတွင်၊ Y-ring တံဆိပ်များကို တံဆိပ်ခတ်ခြင်းအကျိုးသက်ရောက်မှုရရှိရန် ပံ့ပိုးလက်စွပ်မပါဘဲ groove ထဲသို့ တိုက်ရိုက်တပ်ဆင်နိုင်ပါသည်။ သို့သော်၊ ကြီးမားသောဖိအားပြောင်းလဲမှုများနှင့် လျှောလျှောအရှိန်မြင့်သည့်အခြေအနေများတွင်၊ တံဆိပ်ကိုပြင်ရန်အတွက် ပံ့ပိုးလက်စွပ်ကို အသုံးပြုရပါမည်။ ၎င်း၏ အားသာချက်များတွင် ခိုင်မာသော လိုက်လျောညီထွေရှိမှု ပါဝင်သည်။

③ V-shaped ဖျံများကို ရွေ့လျားမှုအမြန်နှုန်းနိမ့်သော ဟိုက်ဒရောလစ်ဆလင်ဒါများတွင် အများအားဖြင့် အသုံးပြုကြသည်။ ၎င်းတို့တွင် ပုံစံအမျိုးမျိုးရှိသော ထောက်ကူကွင်းများ၊ တံဆိပ်ခတ်ကွင်းများနှင့် ဖိအားကွင်းများ ပါဝင်သည်။ ဤဖျံများသည် ကြီးမားသော ထိတွေ့ဧရိယာနှင့် တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည် ကောင်းမွန်သော်လည်း ပွတ်တိုက်မှုလည်း မြင့်မားသည်။

④ Yx ဖျံများသည် သေးငယ်သော အပိုင်းဖြတ်ပိုင်းအတိုင်းအတာနှင့် ရိုးရှင်းသောဖွဲ့စည်းပုံပါရှိသည်။ အလျားသည် အနံထက် နှစ်ဆ ပိုများသည်။ ထို့ကြောင့်၊ အထောက်အပံ့လက်စွပ်မပါဘဲပင်၊ တံဆိပ်သည် groove တွင်လိမ်သို့မဟုတ်လှိမ့်မည်မဟုတ်ပါ။ တံဆိပ်၏ အတွင်းနှင့် အပြင်နှုတ်ခမ်းများသည် အရှည်အမျိုးမျိုးရှိသည်။ The short lip is the working lip, in contact with the sealing surface, resulting in low sliding friction, good wear resistance, and long service life. ရှည်လျားသော နှုတ်ခမ်းသည် မရွေ့လျားသော မျက်နှာပြင်နှင့် အံဝင်ခွင်ကျ ကြီးမားသော အနှောင့်အယှက်တစ်ခုဖြစ်ပြီး ပွတ်တိုက်မှုကို ခံနိုင်ရည်မြင့်မားစေသည်။ ၎င်းသည် Y ပုံသဏ္ဍာန်တံဆိပ်ကို ကောင်းမွန်သောတည်ငြိမ်မှုပေးကာ ဝတ်ဆင်မှုအတွက် လျော်ကြေးပေးသည်။ ဤဖွဲ့စည်းပုံသည် မြင့်မားသောဖိအားနည်းသောပတ်ဝန်းကျင်နှင့် မြန်နှုန်းမြင့်လှုပ်ရှားမှုများတွင် ကောင်းမွန်သောတံဆိပ်ခတ်ခြင်းစွမ်းဆောင်ရည်ကိုပေးသည်။ ထို့ကြောင့်၊ Yx ပုံသဏ္ဍာန်ဖျံများကို လက်ရှိတွင်တွင်ကျယ်ကျယ် အသုံးပြုကြသည်။ (Y-shaped, V-shaped, Y...) The sealing of O-rings is achieved through the action of pressurized oil, which tightens their lips against the sealing surface. ဆီဖိအား ပိုမြင့်ခြင်းက ပိုကောင်းတဲ့ တံဆိပ်ကို ဖြစ်ပေါ်စေတယ်။ အသုံးပြုနေစဉ်အတွင်း ၎င်းတို့သည် ဖိအားအောက်တွင် ဖွင့်ထားကြောင်း သေချာစေရန် တပ်ဆင်မှုလမ်းညွှန်ချက်ကို အာရုံစိုက်သင့်သည်။

ဟိုက်ဒရောလစ်ဆလင်ဒါယိုစိမ့်ခြင်း။

စံပြဖြစ်ပါသလား။ဟိုက်ဒရောလစ်ဆလင်ဒါဟိုက်ဒရောလစ်ဆီ လုံးဝယိုစိမ့်မလား။ ဟိုက်ဒရောလစ်ဆလင်ဒါများတွင် ဟိုက်ဒရောလစ်ဆီယိုစိမ့်မှုတွင် အားနည်းချက်များစွာရှိသည်ဟု လူများစွာက ယုံကြည်ကြသည်၊ ထို့ကြောင့် ယိုစိမ့်မှုအားလုံးကို ဖယ်ရှားပစ်ခြင်းသည် အကောင်းဆုံးမဟုတ်ပါလား။ တကယ်တော့ ဒီလိုမဟုတ်ပါဘူး။ If there were no leakage at all, the piston rod's reciprocating motion inside the cylinder wouldn't carry any oil out, resulting in dry friction and negatively impacting the cylinder's performance and lifespan. ထို့အပြင်၊ ဟိုက်ဒရောလစ်ဆလင်ဒါတွင် အကြွင်းမဲ့တံဆိပ်ခတ်ခြင်းကို ရရှိရန်မှာ မဖြစ်နိုင်ပေ။ ပစ္စတင်တံ၏ အပြန်အလှန် ရွေ့လျားမှုသည် ဆီအချို့ကို မလွှဲမရှောင်သာ သယ်ဆောင်သည်။ သို့သော် ဤယိုစိမ့်မှုကို လျှော့ချရပါမည်။ Therefore, hydraulic seals must have extremely low leakage, excellent sealing performance, and automatically improve their sealing effect with increasing hydraulic oil pressure. Even under harsh working environments such as high pressure and high temperature, the leakage of hydraulic seals should not increase significantly.

အနှစ်ချုပ်

ဟိုက်ဒရောလစ်ဆလင်ဒါသည် ဟိုက်ဒရောလစ်စနစ်၏ တွန်းအားဖြစ်ပြီး စနစ်၏အရေးကြီးသောအစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ဟိုက်ဒရောလစ်ဆလင်ဒါ၏တံဆိပ်၏အရည်အသွေးသည်စနစ်တစ်ခုလုံး၏လုပ်ဆောင်နိုင်စွမ်းနှင့်ထိရောက်မှုကိုတိုက်ရိုက်အကျိုးသက်ရောက်သည်။ ထို့ကြောင့်၊ ဟိုက်ဒရောလစ်ဆလင်ဒါသည် တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်ရည် ကောင်းမွန်ကြောင်း သေချာစေရမည်။
